產品參數

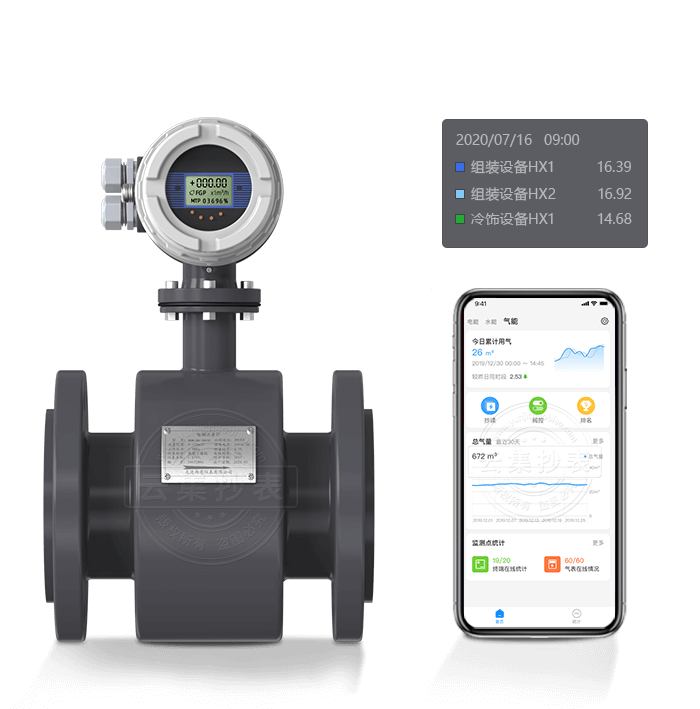

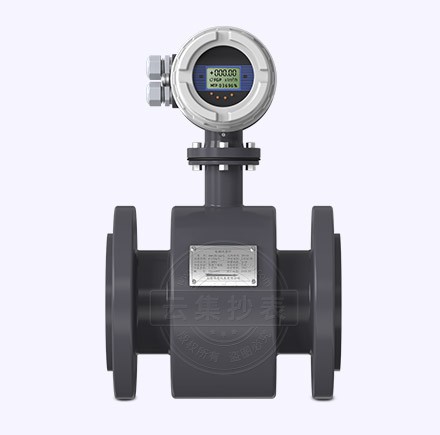

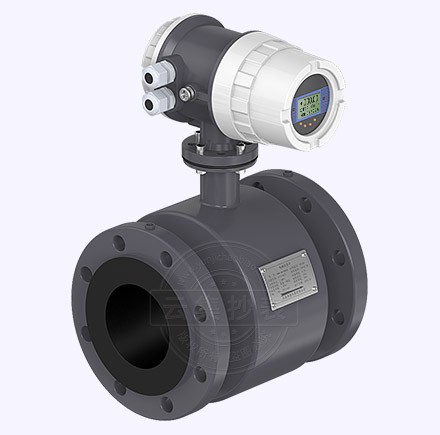

精準一體式電磁流量計

產品屬性	一體式電磁流量計
型 號	SEAN LDG
品 牌	西恩

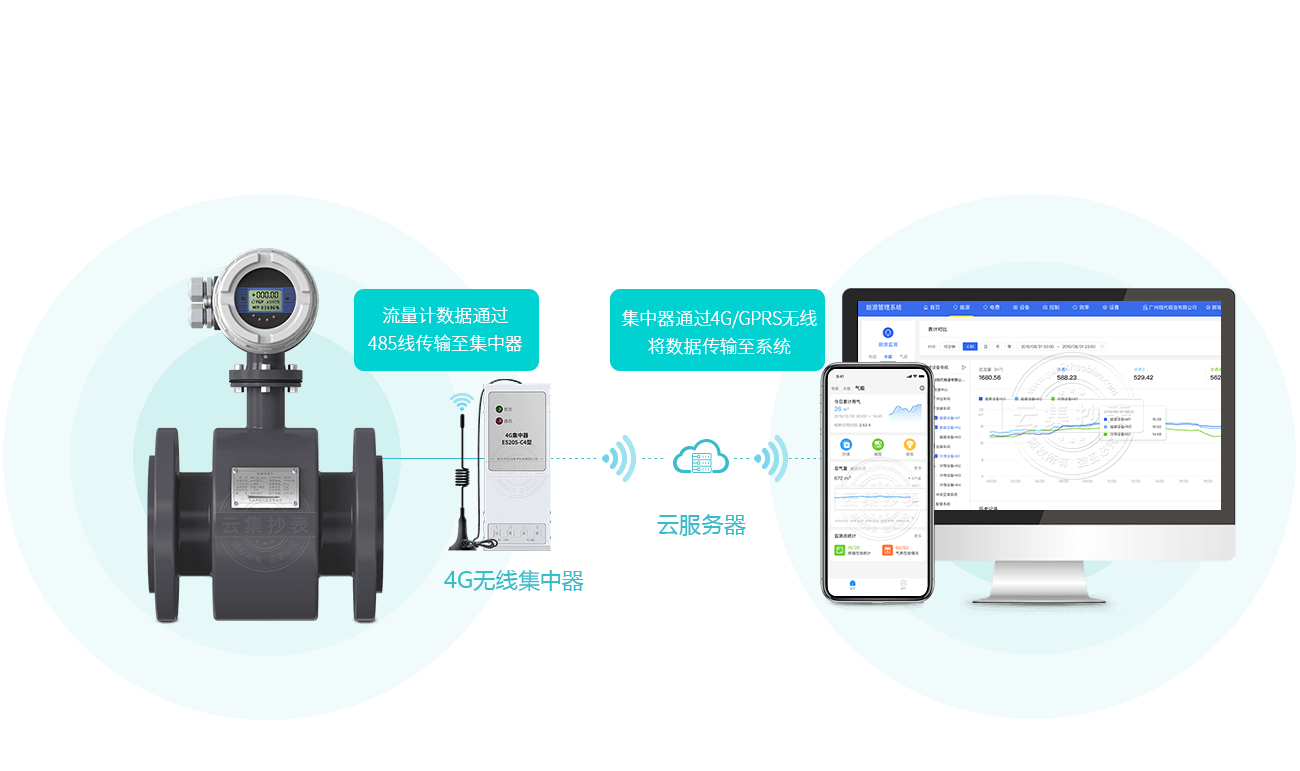

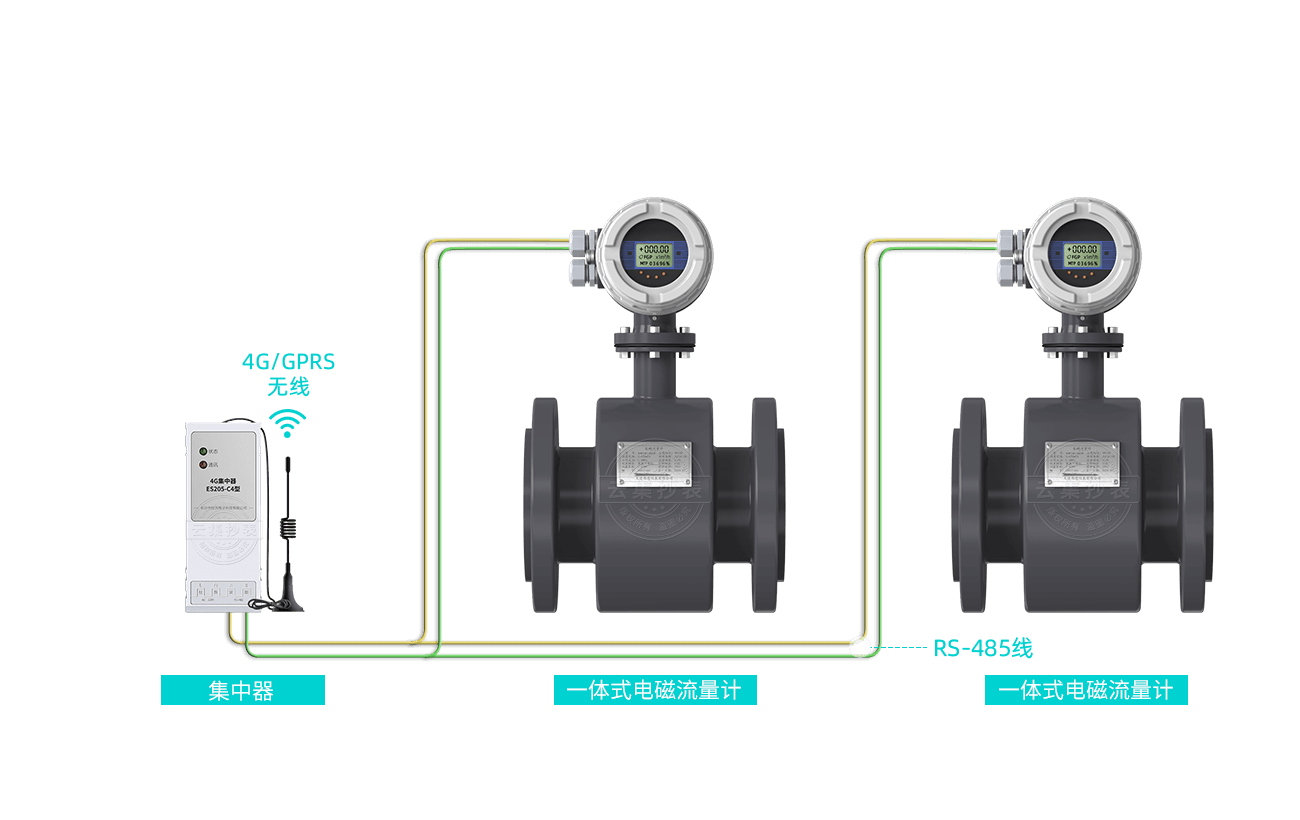

通訊方式	RS-485
精 度	0.5%、0.2%
協 議	MODBUS
測量流速	0~+ 15m/s
公稱口徑	DN3、DN6、DN10、 DN15、 DN20、 DN25、 DN32、DN40、 DN50、 DN65、DN80、DN100、 DN150、 DN200、DN250、DN300、 DN350、 DN400、DN450、DN500、 DN600、DN700、 DN800、 DN900、 DN1000、DN1200、DN1400、DN1600、DN1800、 DN2000
公稱壓力	4.0MPA(DN10-150)、1.6MPA(DN200-600) 、 1.0MPA(DN700-1200)、0.6MPA(DN1400-2000)
材 料	電極形式：可分為標準型、刮刀型、可拆卸型、帶接地電極 電極及接地電極材料：含鉬不銹鋼，哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑—合金、不銹鋼涂覆碳化鎢7種 法蘭材料：碳鋼     接地環材料：不銹鋼    進門保護環材料：不銹鋼、碳鋼
防爆標準	DN15-DN600-體型防爆: md I1 BT4 DN15-DN1600分離型防爆：傳感器和轉換器安裝在相應的危險區md II BT4 傳感器安裝在相應的危險區，轉換器安裝在安全區md II BT4
連接電纜	分離型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度最長應小于100MM，本公司隨表免費提供10M電纜，不足部分需訂貨
適用環境	環境溫度：傳感器 -25'C~+ 60^C轉換器 -10'C~ +60'C 相對溫度：5%-95%
工作條件	流體最高溫度： 一體型70°C    分離型：聚四氟乙烯襯里150°C 氯丁橡膠襯里：80°C      聚氨酯橡膠襯里：70C    流體電導率：≥5uS/cm

傳感器安裝尺寸

DN10-DN150

公稱口徑(DN)	L	W	H	參考重量kg		法蘭尺寸(GB/T9119 4.0MPa)
				一體型	傳感器	D	K	d	n	c
10	200	90	176	95	6.5	90	60	14	4	14
15	200	95	176	10	7	95	65	14	4	14
20	200	105	176	12	9	105	75	14	4	18
25	200	110	176	14	11	110	85	14	4	18
40	200	150	210	16	13	150	110	14	4	20
50	200	162	210	17	14	165	125	18	4	20
65	250	185	250	25	22	185	145	18	8	22
80	250	200	250	29	26	200	160	18	8	22
100	250	235	272	31	28	235	190	22	8	26
150	300	300	304	41	38	300	250	26	8	28

DN10-DN150

公稱口徑(DN)	L	HΦ-	參考重量kg	法蘭尺寸(GB/T9119 4.0MPa)
				D	K	d	n	c
200	350	310	45	340	295	22	12	26
250	450	95	50	405	355	26	12	28
300	500	105	60	460	410	26	12	32
350	550	110	145	520	470	26	16	35
400	600	150	180	580	525	30	16	38
450	600	162	215	640	585	30	20	42
500	600	185	245	715	650	33	20	46
600	600	200	335	840	770	36	20	52

DN700-DN2000

公稱口徑(DN)	L	HΦ-	參考重量kg	法蘭尺寸(GB/T9119 4.0MPa)
				壓力	D	K	d	n	c
700	700	836	435	1.6	910	840	36	24	38
800	800	936	545		1025	950	39	24	38
900	900	1036	655		1125	1050	39	28	40
1000	1000	1136	810		1255	1170	42	28	42
1200	1200	1336	875	1.3	1455	1380	39	32	38
1400	1400	1536	1235		1675	1590	42	36	42
1600	1600	1736	1555		1915	1820	48	40	46
1800	1800	1960	2085	0.6	2045	1970	39	44	38
2000	2000	2160	2610		2180	2180	42	48	38
